Número de parte: 09 5280 00 03

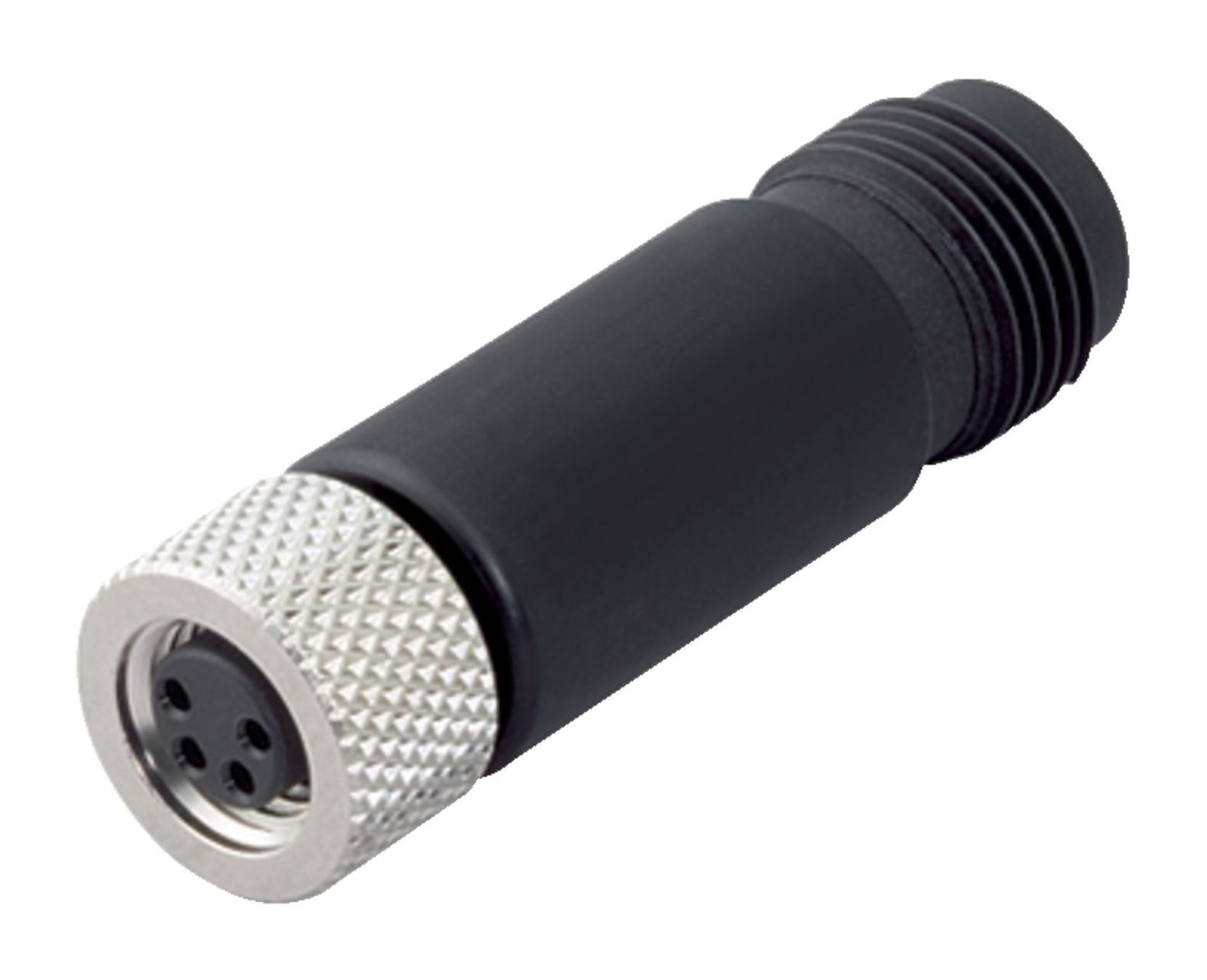

M12/M8 Adaptador, Número de contactos: 3, sin blindaje, enchufable, IP67
serie 765, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 09 5280 00 03 |
| Diseño de conector | Adaptador |
| Tipo estándar |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Codificación | código A |
| Versión | Adaptador |
| Sistema de bloqueo de conector | tornillo |
| Terminación | enchufable |
| Grado de protección | IP67 |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 7.56 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | Macromelt |
| Material del cuerpo de contacto | PA/PUR |
| Material de contacto | CuZn (latón) / CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS presentes | 8de10988-003b-4e18-983c-59641d7acaca |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018 | 2011/65/EU;EN 50581:2012 | 2014/35/EU;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
