Conectores miniatura
Filtrar productos
Tipo de conección
El tipo de conector permite diferenciar nuestros productos para su instalación en la carcasa de un dispositivo de los componentes de cable. El tipo de conector describe la diferencia entre los conectores que están montados en carcasas y los conectores que están conectados a cables y otros componentes de conexión para la distribución de señales y voltajes.
Número de contactos
El número de polos describe el número de contactos de un conector.
Diseño
Un conector está formado por la parte macho (clavija) y la parte hembra (zócalo). (toma). Dependiendo del diseño, la parte macho o hembra se instala de forma permanente o se sitúa en el extremo de un cable.
Versión
La elección del diseño define la salida del cable.
Bloquear
El sistema de bloqueo describe cómo se conectan entre sí el enchufe y la toma.
Terminación
El tipo de conexión define cómo se pueden conectar cables, cables trenzados o placas de circuito al conector.
EMV
La compatibilidad electromagnética (CEM) significa que un conector está blindado o es blindable. Esto es necesario para proteger las señales o los datos que transmite el conector, así como los dispositivos externos, de las perturbaciones causadas por efectos electromagnéticos.
Grado de protección
Los grados de protección según IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
Material de la carcasa
Los conectores están hechos de diferentes materiales según la aplicación o el requisito. Ofrecemos carcasas de metal y plástico para nuestros artículos como material de vivienda.
Corriente nominal (40 ° C)
La corriente nominal es la corriente eléctrica que se asigna al conector.
Voltaje nominal
La tensión nominal es la tensión eléctrica asignada al conector.
Material de bloqueo
Dependiendo de los requisitos técnicos o de los datos de rendimiento del enchufe, el mecanismo de bloqueo está hecho de plástico o de metal.
Industry
Las industrias más importantes para las que se recomiendan los requisitos, normas y aplicaciones típicas de los artículos binder correspondientes.
Orientación de montaje
La orientación de montaje de los conectores de brida define desde qué lado se puede montar un elemento.
Sección de conexión
La sección transversal de conexión define el tamaño posible de un cable trenzado en un contacto en la brida o en el conector conectable en campo. Aquí son posibles secciones transversales de 0,08 mm² a 6,0 mm². Dado que en diversos sectores industriales también se trabaja con conductores según el calibre de cable americano AWG (American Wire Gauge), a continuación se muestra una indicación de ambas unidades.
Abertura del cable
Los conectores de montaje en campo se pueden ensamblar con diferentes cables. El prensaestopas indica los posibles diámetros de cable que se pueden utilizar en un artículo.
Mostrar productos
  1. Productos
  2. Conectores miniatura
  3. ELC

Conectores ELC a presión para aplicaciones médicas

Serie como PDF (448 KB)
Accesorio como PDF (72 KB)

La serie ELC 570 cuenta con un exclusivo sistema de cierre a presión que garantiza más de 5000 ciclos de acoplamiento, lo que cumple los requisitos de muchos OEM de dispositivos médicos. El conector tiene una carcasa de plástico PA66 en color blanco grisáceo, similar a RAL 9002, 12 contactos dorados para una sección de conexión de 0,25 mm² y está diseñado para una corriente nominal de 2 A a 150 V. Desenchufado, el conector con brida está protegido contra la entrada de líquidos, salpicaduras de agua y contactos eléctricos accidentales; enchufado, el conector ELC tiene la clase de protección IP54.

Conectores para aplicaciones médicas--Toma de brida_570_ELC_4_FD_schwarz_loet
09 1724 100 12
Snap-In Toma de brida, Número de contactos: 12, sin blindaje, soldadura, IP54, Montaje frontal
ELC, serie 570, Conectores miniatura
Detalles

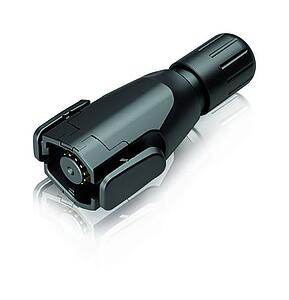

Conectores para aplicaciones médicas--Conector de cable macho_570_ELC_1_KS_schwarz_t
99 1721 100 12
Snap-In Conector de cable macho, Número de contactos: 12, 6,0-8,0 mm, sin blindaje, soldadura, IP54
ELC, serie 570, Conectores miniatura
Detalles
Conectores para aplicaciones médicas--Conector de cable macho_570_ELC_1_KS_schwarz_t
99 1721 102 12
Snap-In Conector de cable macho, Número de contactos: 12, 4,0-6,0 mm, sin blindaje, soldadura, IP54
ELC, serie 570, Conectores miniatura
Detalles
