  1. Productos
  2. Conectores miniatura
  3. Bayoneta NCC

Conectores miniatura de bayoneta NCC

Serie como PDF (1 MB)

Estos fiables conectores circulares en versiones de cable y brida con cierre de bayoneta corresponden a la clase de protección IP67 cuando están acoplados. La versión con brida ofrece una protección IP67 incluso cuando no está acoplada. Los conectores de la serie 770 tienen 8 contactos dorados con una corriente nominal de 2 A cada uno. Los prensaestopas son adecuados para cables con un diámetro de 2,5 a 4 mm, 4 a 6 mm y 6 a 8 mm. Los usuarios pueden esperar más de 5000 ciclos de apareamiento.

NCC – Not Connected Closed | Circular connectors meet highest demands on protection and flexibility
ver ahora en YouTube

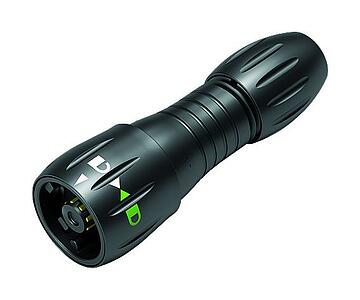

Conectores miniatura--Conector de cable macho_770_1_KS_black_klKa
99 0771 000 08
Bayoneta Conector de cable macho, Número de contactos: 8, 2,5-4,0 mm, sin blindaje, soldadura, IP67
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

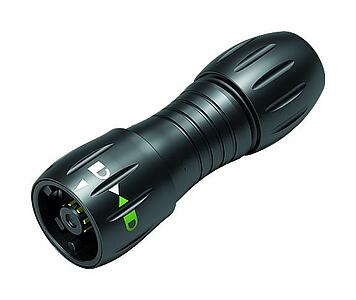

Conectores miniatura--Conector de cable macho_770_1_KS_black_grKa
99 0771 001 08
Bayoneta Conector de cable macho, Número de contactos: 8, 4,0-6,0 mm, sin blindaje, soldadura, IP67
Bayoneta NCC, serie 770, Conectores miniatura
Detalles
Conectores miniatura--Conector de cable macho_770_1_KS_black_grKa
99 0771 002 08
Bayoneta Conector de cable macho, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

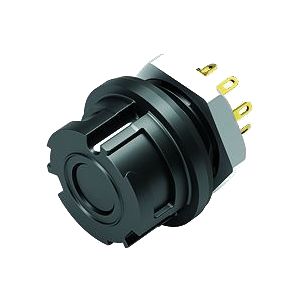

Conectores miniatura--Toma de brida_770_2_FD_l_black
09 0774 000 08
Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, soldadura, IP67, M13x1,0, Montaje frontal
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

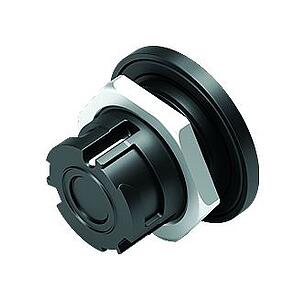

Conectores miniatura--Toma de brida_770_2_FD_vv_tl_black
09 0774 180 08
Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, soldadura, IP67 (cuando también está desenchufado), M13x1,0, Montaje en pared
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

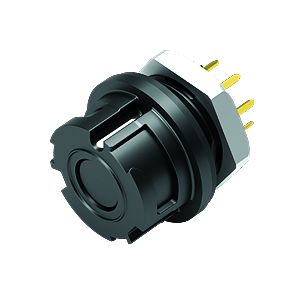

Conectores miniatura--Toma de brida_770_2_FD_tl_black
09 0774 090 08
Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67, M13x1,0, Montaje frontal
Bayoneta NCC, serie 770, Conectores miniatura
Detalles
Conectores miniatura--Toma de brida_770_2_FD_vv_tl_black
09 0774 190 08
Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 (cuando también está desenchufado), M13x1,0, Montaje en pared
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

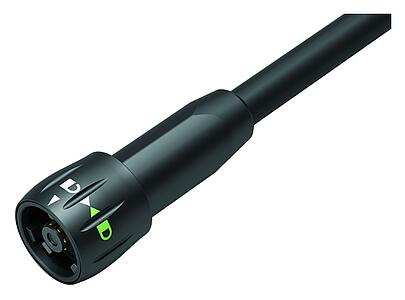

Conectores miniatura--Conector de cable macho_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0200
Bayoneta Conector de cable macho, Número de contactos: 8, sin blindaje, soldadura, IP67, PUR, negro, 8 x 0,25 mm², 2 m
Bayoneta NCC, serie 770, Conectores miniatura
Detalles
Conectores miniatura--Conector de cable macho_770_1_KS_u_schwarz_PUR
77 6005 0000 50008-0500
Bayoneta Conector de cable macho, Número de contactos: 8, sin blindaje, soldadura, IP67, PUR, negro, 8 x 0,25 mm², 5 m
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

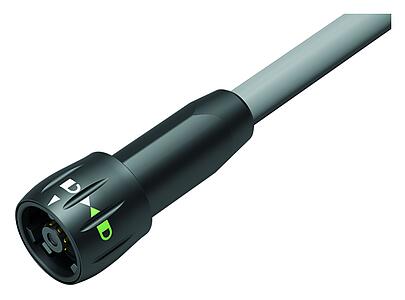

Conectores miniatura--Conector de cable macho_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0200
Bayoneta Conector de cable macho, Número de contactos: 8, sin blindaje, soldadura, IP67, PVC, gris, 8 x 0,25 mm², 2 m
Bayoneta NCC, serie 770, Conectores miniatura
Detalles
Conectores miniatura--Conector de cable macho_770_1_KS_u_schwarz_PVC
77 6005 0000 20008-0500
Bayoneta Conector de cable macho, Número de contactos: 8, sin blindaje, soldadura, IP67, PVC, gris, 8 x 0,25 mm², 5 m
Bayoneta NCC, serie 770, Conectores miniatura
Detalles

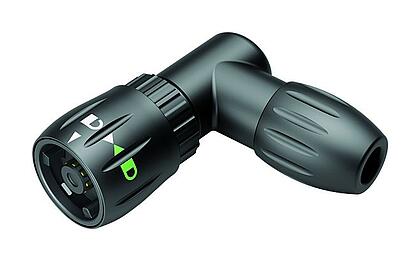

Conectores miniatura--Conector macho en ángulo_770_1_WS_4-6
99 0773 001 08
Bayoneta Conector macho en ángulo, Número de contactos: 8, 4,0-6,0 mm, sin blindaje, soldadura, IP67
Bayoneta NCC, serie 770, Conectores miniatura
Detalles
